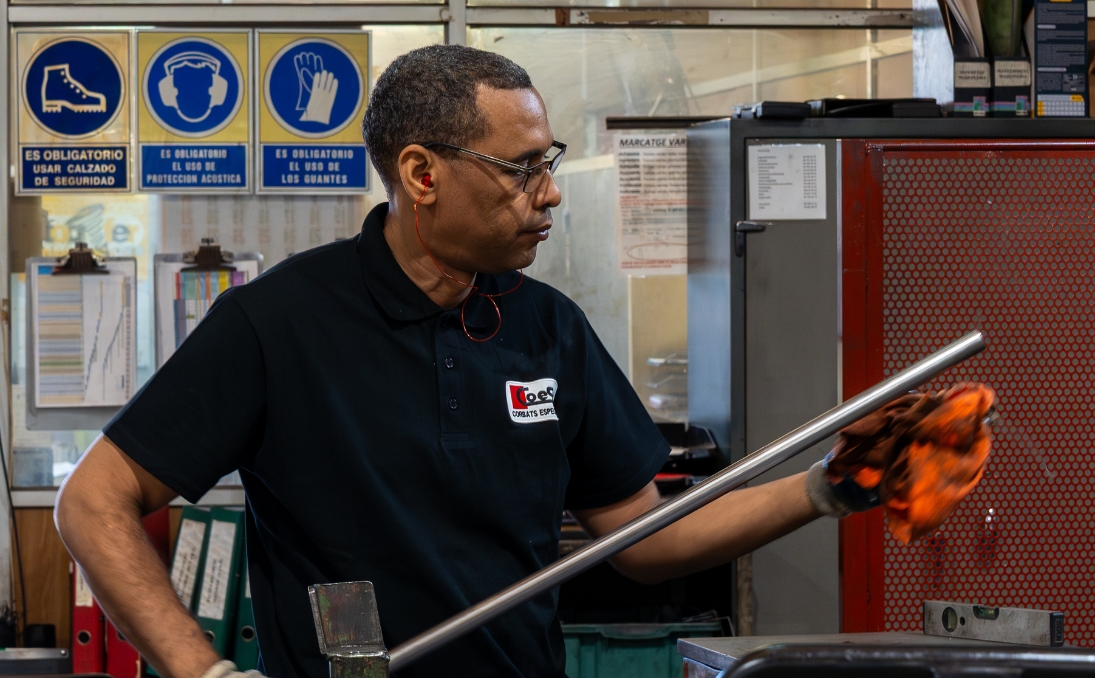

En la imagen se observa a un operario especializado trabajando con una máquina industrial de curvado, ajustando manualmente un tubo metálico en un entorno de producción real. Este tipo de operaciones refleja la importancia de definir correctamente el radio de curvado desde las fases iniciales de cualquier proyecto industrial.
Elegir el radio de curvado adecuado es una decisión técnica clave que influye directamente en la funcionalidad, la resistencia mecánica y la viabilidad productiva de una pieza. En sectores industriales y metalúrgicos, un radio mal definido puede generar deformaciones, pérdidas de sección o incluso fallos estructurales. En este artículo te explicamos cómo determinar el radio de curvado óptimo según tu aplicación, materiales y requisitos técnicos.
Qué es el radio de curvado y por qué es crítico en la industria
El radio de curvado es la distancia medida desde el centro imaginario del arco hasta el eje central del tubo curvado. Este parámetro determina la severidad de la curva y condiciona el comportamiento del material durante el proceso de conformado.
En aplicaciones industriales, el radio de curvado afecta directamente a la geometría final, la resistencia mecánica, la repetibilidad del proceso y la compatibilidad con otros componentes. Por ello, su definición debe abordarse desde una perspectiva técnica y productiva.
Relación entre radio de curvado, diámetro y espesor del tubo
Diámetro exterior del tubo
Cuanto mayor es el diámetro del tubo, mayor debe ser el radio de curvado para evitar ovalizaciones o pliegues. Como regla general, radios muy cerrados en tubos de gran diámetro incrementan el riesgo de defectos.
Espesor de pared
El espesor influye directamente en la capacidad del tubo para soportar la deformación. Tubos con pared fina requieren radios más amplios, mientras que espesores mayores permiten radios más cerrados sin comprometer la integridad estructural.
Relación D/R (diámetro/radio)
En ingeniería industrial se utiliza la relación entre el diámetro del tubo y el radio de curvado como referencia para definir la viabilidad técnica del proceso. Una relación equilibrada garantiza estabilidad dimensional y calidad superficial.
Influencia del material en la elección del radio de curvado
No todos los materiales responden igual al curvado. El comportamiento mecánico del metal es determinante para establecer el radio mínimo admisible.
- Acero al carbono: buena capacidad de deformación, admite radios medios y cerrados según espesor.
- Acero inoxidable: mayor elasticidad y retorno, suele requerir radios algo más amplios.
- Aluminio: material dúctil pero sensible a marcas y colapsos si el radio es demasiado pequeño.
- Tubos especiales o aleaciones: requieren análisis previo y pruebas específicas.
En proyectos industriales complejos, contar con un proveedor experto en curvado de tubos permite adaptar el radio al material sin comprometer la funcionalidad.
Requisitos funcionales y tolerancias del proyecto
Espacio disponible y diseño del conjunto
En muchos proyectos, el radio de curvado viene condicionado por el espacio de montaje o por la integración del tubo en un conjunto mayor. En estos casos, es fundamental equilibrar diseño y viabilidad productiva.
Esfuerzos mecánicos y carga de trabajo
Un radio demasiado cerrado puede generar concentraciones de tensión. En aplicaciones sometidas a vibraciones, presión o ciclos térmicos, un radio más amplio mejora la durabilidad del componente.
Tolerancias dimensionales
Cuanto más exigentes sean las tolerancias, más importante será definir un radio de curvado estable y repetible. Aquí influyen tanto la maquinaria como la experiencia del operario.
Curvado en frío y sus límites técnicos
El curvado de tubos en frío es el método más utilizado en la industria por su precisión y eficiencia. Sin embargo, presenta límites técnicos que deben considerarse al definir el radio.
Un radio demasiado pequeño puede provocar:
- Aplastamiento del tubo
- Arrugas en la cara interior
- Ovalización excesiva
- Retorno elástico no controlado
En COES, con más de 40 años de experiencia en Terrassa (Barcelona), se evalúa cada proyecto para asegurar que el radio definido sea técnicamente viable dentro de procesos de conformado de tubos y operaciones posteriores.
Cuándo consultar a un especialista en curvado industrial
Definir el radio de curvado no debería ser una decisión aislada. Contar con asesoramiento técnico especializado permite optimizar costes, reducir iteraciones y garantizar la calidad final.
Es recomendable consultar con un especialista cuando:
- El radio requerido es muy cerrado respecto al diámetro
- El material es crítico o poco habitual
- El proyecto exige altas tolerancias
- El tubo se integra en conjuntos soldados o mecanizados
Si tu proyecto requiere una solución a medida, puedes conocer más sobre nuestra experiencia en la sección de empresa o solicitar asesoramiento directo.
FAQs sobre el radio de curvado en proyectos industriales
¿Existe un radio de curvado mínimo estándar?
No existe un valor único válido para todos los casos. El radio mínimo depende del diámetro, espesor, material y proceso de curvado. Por ello, siempre debe evaluarse de forma individual.
¿Un radio más grande siempre es mejor?
No necesariamente. Un radio mayor reduce tensiones, pero puede no encajar en el diseño o aumentar costes. El equilibrio entre funcionalidad y viabilidad es clave.
¿El curvado afecta a la resistencia del tubo?
Sí. Un curvado mal definido puede debilitar la sección. Por eso es fundamental ajustar el radio y, si es necesario, combinarlo con procesos como la soldadura de tubos.
¿Se puede modificar el radio una vez fabricada la pieza?
Generalmente no sin comprometer la geometría o el material. Por eso es esencial definir correctamente el radio desde la fase de diseño.
¿Cómo puedo saber si mi radio es viable?
La mejor opción es consultar con un proveedor especializado que analice planos, material y aplicación antes de fabricar.
¿Necesitas ayuda para definir el radio de curvado óptimo? Contacta con nuestro equipo y estudiaremos tu proyecto de forma personalizada. Solicita información aquí.
